Position d'anneau
Veuillez indiquer une des quatre positions d'anneau (0°,90°,
180°,270°) ou l'angle de torsion entre les anneaux souhaité.
Compensation de production
En standard, pour pouvoir respecter les spécifications du ressort de traction, nous
compensons via la précontrainte « F0 ».
Tailles fixes
Compensation par
Une force ressort, longueur correspondante du ressort tendu et L0
1. F0
Une force ressort, longueur correspondante du ressort tendu et F0 2. L0,n,d
Une force ressort, longueur correspondante du ressort tendu et F0 3. L0,D
Deux forces ressorts et longueurs correspondantes du ressort tendu 4. L0,n,d
Deux forces ressorts et longueurs correspondantes du ressort tendu 5. F0,D
Matériau
Veuillez choisir un des matériaux prédéfinis ou inscrivez un
autrematériau du tableau desmatériaux de la page 8.
Sens d´enroulement
Forme d'anneau
Pour choisir la forme d'anneau, veuillez consulter la page 415 du
catalogue. Veuillez ne pas oublier de préciser les indications
supplémentaires des différentes formes d'anneau, p. ex. les
valeurs pour « Lh » et « m » avec l' « anneau allemand 1/1 ».
Traitement de surface
Tous les traitements de surface ultérieurs des ressorts de
traction ont pour inconvénient que, du fait de la précontrainte du
corps de ressort, l'apposition d'une protection entre les spires
n'est possible qu'avec un travail considérable. Il est ici
préférable de choisir un matériau approprié pour le traitement
de surface ultérieur. Si nécessaire, veuillez choisir un des
traitements de surface proposés à la page 13.

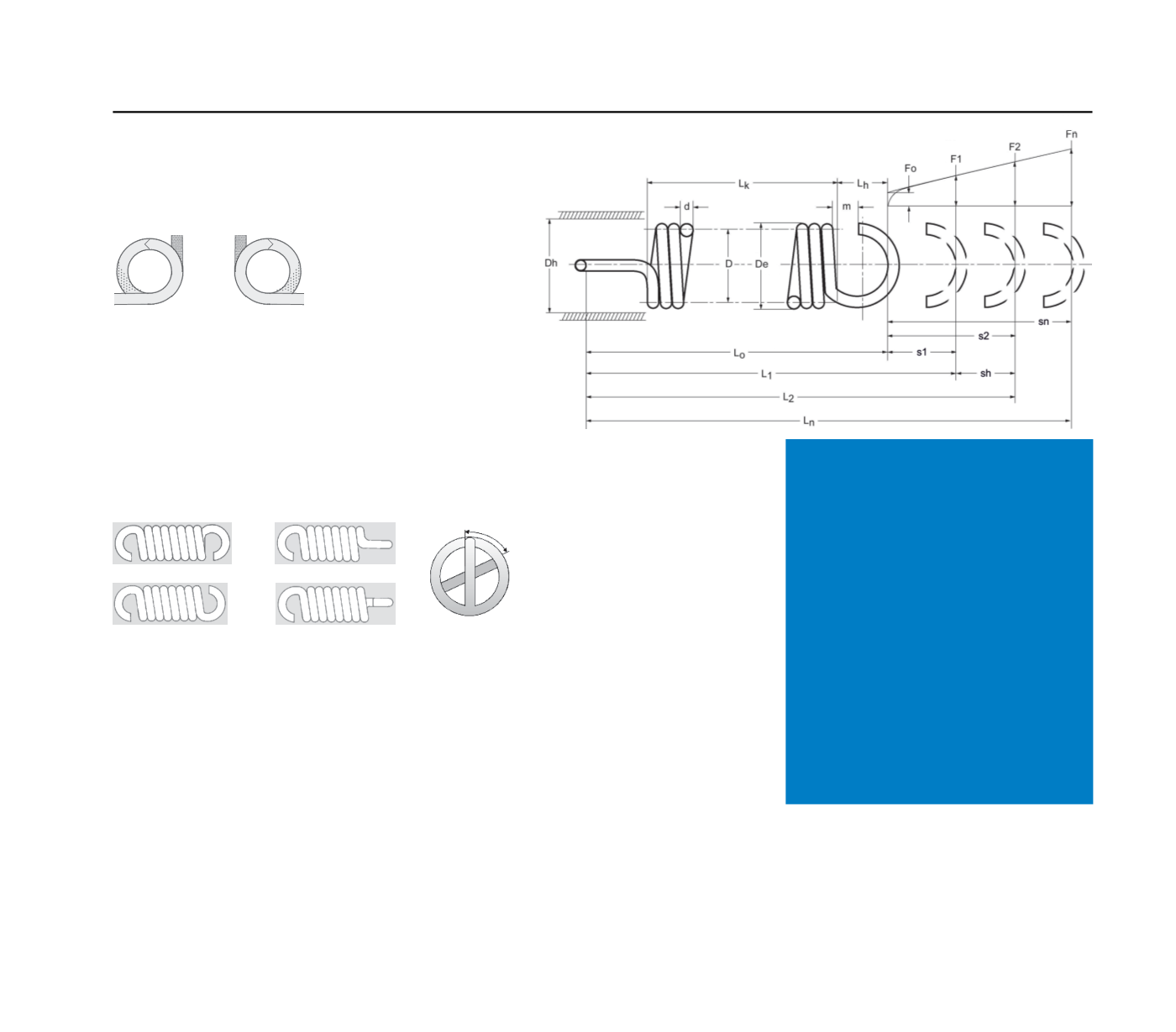

Ressorts de traction
0 degré
90 degré
270 degré
angle de torsion
180 degré
d mm diamètre du fil
De mm diamètre extérieur d'enroulement
Dh mm diamètre minimum de douille
Lk mm longueur du ressort sans anneaux
L0 mm longueur du ressort non chargé
Lh mm hauteur de l'anneau
m mm largeur d'ouverture de I'anneau
n pc.
de spires utiles
nt pc.
total de spires
F0 N charge de précontrainte intérieure
F1 N force du ressort prétendu
F2 N force du ressort tendu
Fn N force maximale
L1 mm longueur du ressort prétendu
L2 mm longueur du ressort tendu
Ln mm longueur d'essai maximale
s1 mm flexion du ressort prétendu
s2 mm flexion du ressort tendu
sn mm flexion maximale
sh mm flexion
R N/mm raideur du ressort
droit
gauche
Définition de l´utilisation
Pour pouvoir définir exactement les caractéristiques du ressort,
veuillez remplir les 5 cases.
Cycles d‘effort =nombre total d'alternances de l'effort
Cycles enmin.=nombre d'alternances de l'effort par minute
Course travail=grandeur de la course de travail "sh"
Environnement=environnement du ressort (eau, huile, air, etc.)
Température=température à laquelle le ressort est exposé
Tolérences
Choisissez le degré de qualité du
ressort de
. Nos ressorts de
traction
traction sont fabriqués en standard
selon le degré de qualité 2 défini
dans la norme
. Si vous
DIN 2097
choisissez le degré de qualité 1,
votre ressort de
est fabriqué
traction
selon la plus petite zone de
tolérance et, pour le degré de
qualité 3, avec la plus grande zone
de tolérance.
Certificat de contrôle
DIN EN 10204-2.1 gratuit
DIN EN 10204-2.2 EUR 15,34
DIN EN 10204-3.1 EUR 30,68
