Forme des branches
Nous pouvons vous livrer les ressorts de torsion avec toutes les
formes de branches. Vous trouverez à la page 422 une petite
sélection de différentes formes de branches. Seule la forme de
branches « TS1 » doit être fabriquée avec indication des autres
données, sans dessin joint. Pour toutes les autres formes de
branches, également les formes « TS2 à TS25 » présentées, un
dessin détaillé de la forme de branches que vous souhaitez doit
être joint à la demande.
gauche
Compensation de production
En standard, pour respecter les spécifications du ressort de torsion, nous
compensons via la position des branches non chargées ( ).
Tailles fixes
Compensation par
Un couple de ressort, l'angle de torsion correspondant du
1.
ressort tendu.
Un couple de ressort, l'angle de torsion correspondant du
2. n,d
r
.
essort tendu et
Deux couples de ressort, les angles de torsion correspondants
3. ,n,Di
du ressort tendu.
Tolérences
Choisissez le degré de qualité
du ressort de
. Nos
torsion
ressorts de
sont
torsion
fabriqués en standard selon le
degré de qualité 2 défini dans
la norme
. Si vous
DIN 2194
choisissez le degré de qualité
1, votre ressort de
est
torsion
fabriqué selon la plus petite
zone de tolérance et, pour le
degré de qualité 3, avec la plus
grande zone de tolérance.
Certificat de contrôle
DIN EN10204-2.1 gratuit
DIN EN10204-2.2 EUR 15,34
DIN EN10204-3.1 EUR 30,68
Sens d´enroulement
Veuillez noter que les ressorts de
torsion ne doivent être chargés que
dans le sens d'enroulement.
Position des branches ( )
Choisissez une des positions de branches prédéfinies ou
inscrivez sous « Autres » le nombre de degrés souhaité.
Traitement de surface
Les traitements de surface ultérieurs de la plupart des ressorts
de torsion ont pour inconvénient que, du fait du corps de
ressort, l'apposition d'une protection entre les spires n'est
possible qu'avec un travail considérable. Il est ici souvent
préférable de choisir un matériau approprié pour le traitement
de surface ultérieur. Si nécessaire, veuillez choisir un des
traitements de surface proposés à la page 13.
Ressorts de torsion
0 degré 90 degré
270 degré autres
180 degré

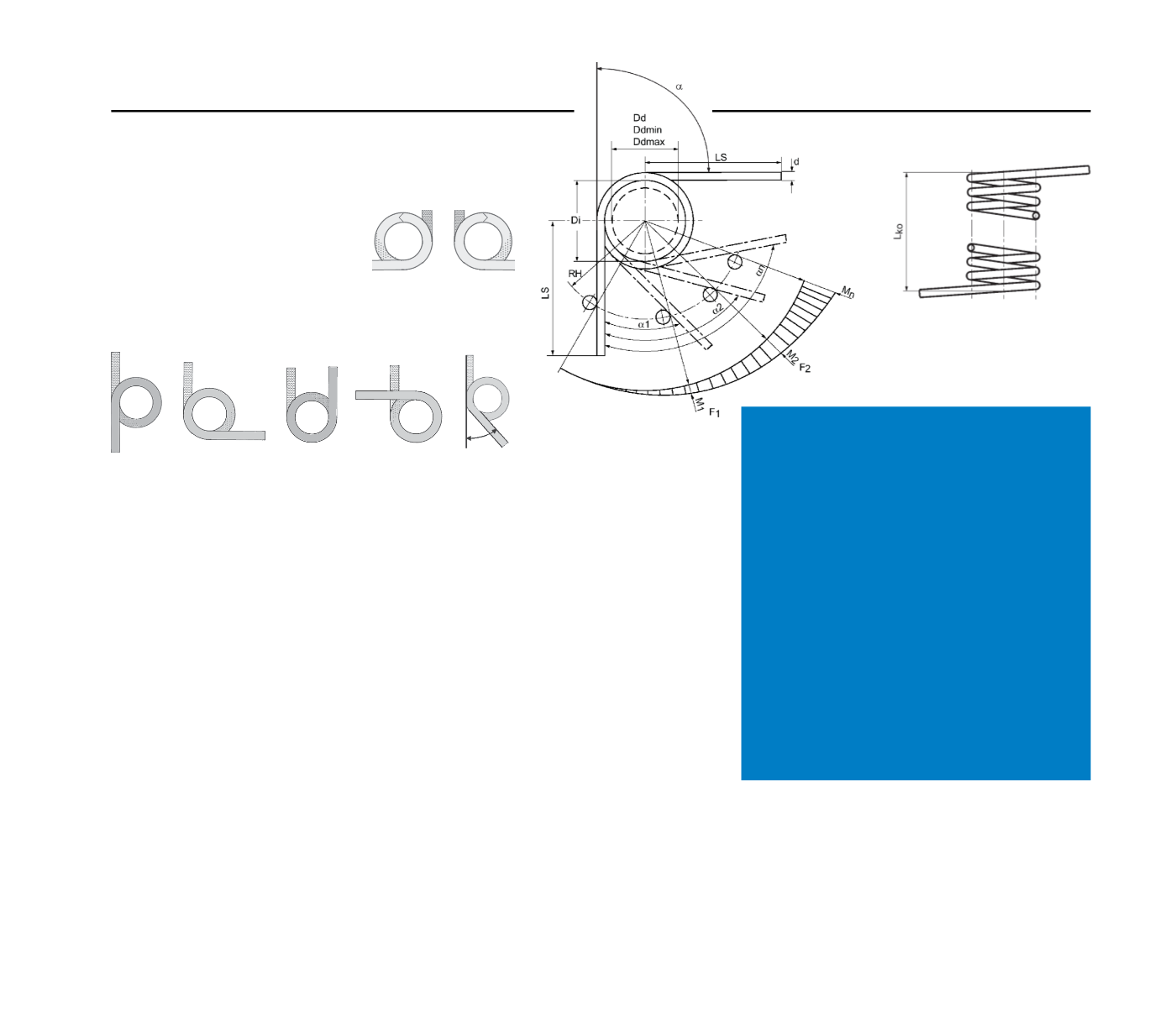

d mm diamètre du fil
Di
mm diamètre intérieur d'enroulement
Dd mm diamètre du mandrin
Lk0 mm longueur à bloc
LSH mm longueur du bras
LSR mm longueur du bras sans force
nt
no.
total de spires
°
angle des branches libres
1 °
angle de torsion du ressort prétendu
2 °
angle de torsion du ressort tendu
n °
angle maximum
h °
angle de travail
M1 Nmm moment de torsion prétendu
M2 Nmm moment de torsion tendu
Mn Nmm moment de torsion maximal
F1 N force du ressort prétendu
F2 N force du ressort tendu
Fn N force maximale
RH mm bras de levier (dist. jusqu‘au point
de déclenchement de la force)
droit
Matériau
Veuillez choisir un des matériaux prédéfinis ou inscrivez un
autrematériau du tableau desmatériaux de la page 8.
Définition de l´utilisation
Pour pouvoir définir exactement les caractéristiques du ressort,
veuillez remplir les 5 cases.
Cycles d‘effort =nombre total d'alternances de l'effort
Cycles enmin.=nombre d'alternances de l'effort par minute
Angle de travail taille de l'angle de torsion de travail
=
" h"
Environnement=environnement du ressort (eau, huile, air, etc.)
Température=température à laquelle le ressort est exposé
