Ressorts de
torsion
343

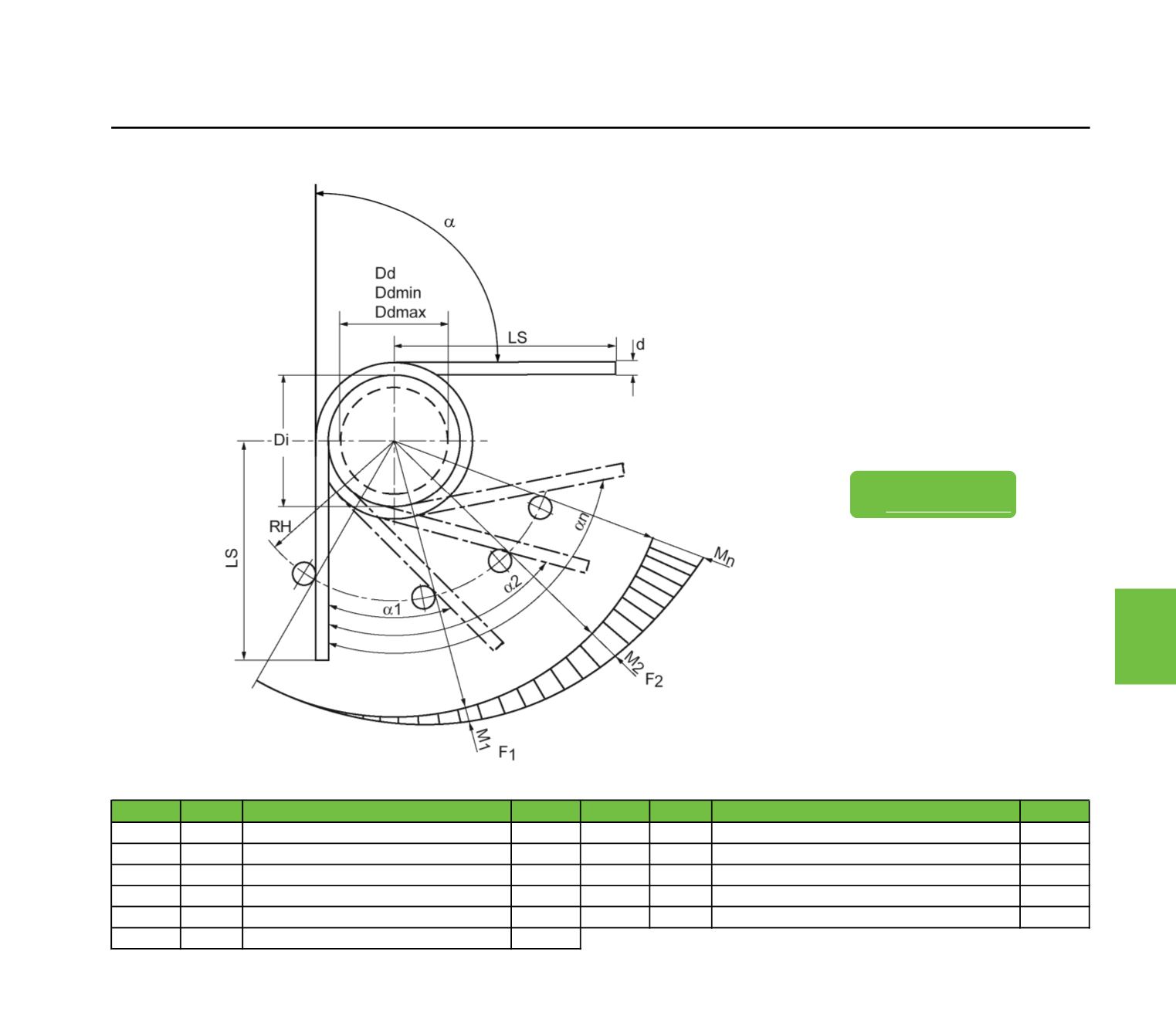

Ressorts de torsion
formule unité
dénomination
demande formule unité
dénomination
demande
d
mm diamètre du fil
degré angle des branches libres
Di
mm diamètre intérieur d'enroulement
n
degré angle maximum
Dd
mm diamètre du mandrin
Mn
Nmm moment de torsion maximal
Ddmin mm diamètre minimal de l'arbre
RH
mm bras de levier
Ddmax mm diamètre maximal de l'arbre
n
nombre de spires utiles
LS
mm longueur de branche
Avec les valeurs „ n“ et „Mn“, le facteur de
correction de la tension „k“ est déjà inclus. Le
facteur de correction de la tension tient compte
approximativement de la tension établie par
calcul la plus élevée du corps du ressort.
Les ressorts de torsion ne sont pas revenus, car
la contrainte de flexion résulte du sens
d'enroulement. C'est pourquoi les branches des
ressorts de torsion peuvent être courbées et
raccourcies a posteriori.
Remarque
Fiches techniques
sur
