Angle des branches
Ressorts de torsion
Calcul
Fn =
Mn
RH
Fx = · x
Fn
n
Les ressorts de torsion sont en fil d'acier à ressort
inoxydable AFNOR Z12CN17.07 (EN 10270-3-
1.4310). Les marges de tolérance pour le
diamètre de fil s'orientent aux normes EN 10270.
Les ressorts de torsion sont disponibles dans
notre stock aussi bien enroulés à droite (sens des
aiguilles d'une montre) qu'à gauche (sens inverse).
Lors de la commande, l'initiale "R" ajoutée au no.
référence signifie "droite", "L" correspond aux
ressorts enroulés à gauche.
Les ressorts de torsion doivent toujours être
chargés dans le sens des spires.
Les corps des ressorts sont enroulés sans pas.
Les branches partent de façon tangentielle au
ressort et se prolongent en ligne droite. Les
branches n'ont pas de courbure.
Possibilité de livraison des ressorts de torsion
avec courbures contre majoration de prix.
Les ressorts de torsion fonctionnent normalement
à l'aide d'un mandrin qui permet de maintenir le
ressort. Etant donné que le ressort se rétrécit lors
de la formation de l'angle et que d'autre part le
ressort ne serait plus stable en cas d'utilisation
d'un mandrin trop petit, nous indiquons à ce
propos pour les ressorts de torsion respectifs,
diamètres possibles du mandrin. Le mandrin le
plus petit est indiqué à l'aide de "Ddmin" dans le
tableau, le plus grand à l'aide de "Ddmax".
La longueur du bras de levier étant différente
selon chaque cas d'utilisation, nous indiquons le
moment de torsion maximal possible dans la
colonne par "Mn".
La charge maximale accessible est à calculer en
divisant "Mn" par le bras de levier (dist. jusqua'au
point de déclenchement de la force) "RH":
Afin de calculer la force de charge accessible
avec un certain angle, procéder selon l'équation
suivante:
„ n“ représente l'angle de torsion maximal indiqué
dans le tableau.
La fabrication des ressorts nécessite une
compensation de fabrication, afin de pouvoir
respecter les prévisions. Nos ressorts de torsion
sont automatiquement compensés par la position
de torsion du branches ( ) non chargée.
Le calcul des ressorts de torsion s´effectue selon
la norme EN 13906-3. Pour les tolérances nous
nous basons sur la norme DIN 2194 rendement 2.
Pour toutes les questions concernant les
ressorts de torsion, veuillez vous adresser à
notre section service.
Tél (+33) 03.25.02.28.50
Fax (+33) 03.25.02.28.55
Matériau
Fabrication
Branches
Charges
Les ressorts de torsion sont disponibles en stock
avec les angles 0º (A), 90º (B), 180º (C) et
270º (D).

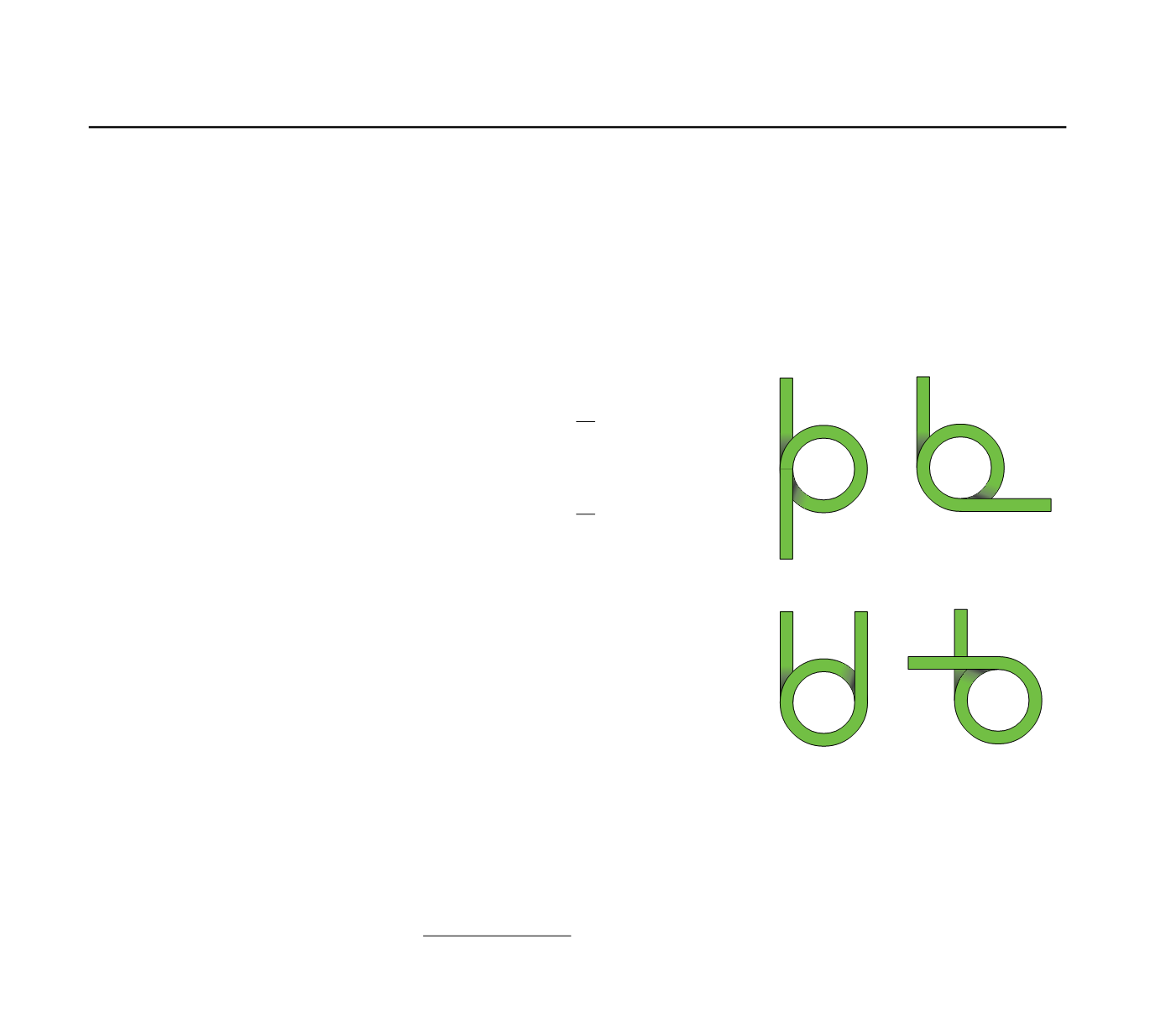

L‘angle des branches désignées dans le tableau
par illustration (les ressorts sont enroulés à
droite).
Compensation de fabrication
Mandrins
