Ressorts de
traction sans fin
325

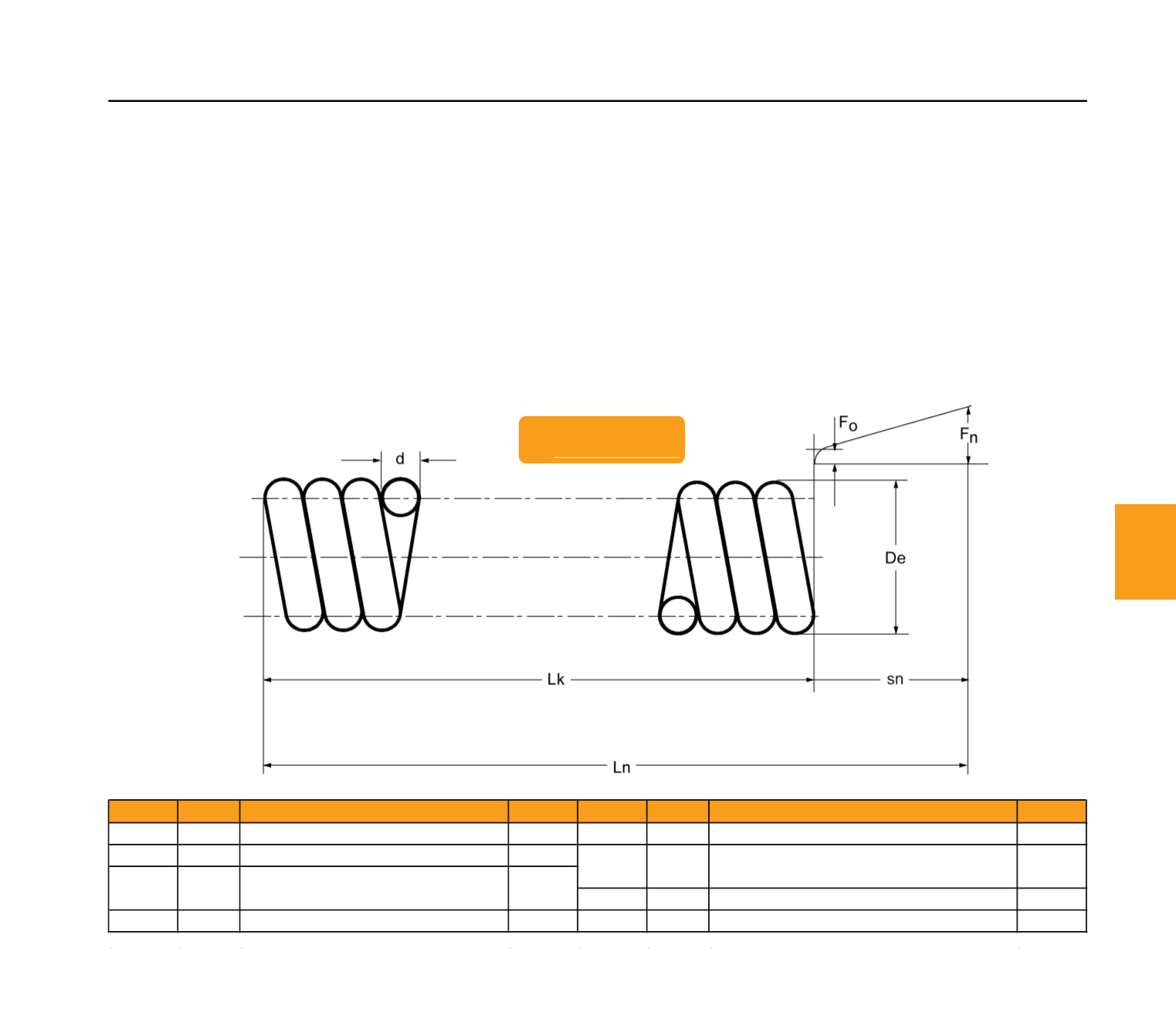

Ressorts de traction sans fin
formule unité dénomination
demande formule unité dénomination
demande
d
mm diamètre du fil
Fn
N
charge maximale
De
mm diamètre extérieur d'enroulement
R1
N/mm raideur lors de la garniture d'une spire
F0
N
charge de précontrainte intérieure
n
nombre de spires utiles
sn1
mm
flexion maximale du ressort hors de la garniture
d'une spire
Lk
mm
longueur du ressort non chargé sans
anneau
Fil d'acier à ressort étiré patenté selon AFNOR C1
(NFA 47-301-76 / EN 10270-1) sorte DH pour
diamètre de 0,1 à 1,9 mm, sorte SH pour diamètre
de 2,0 à 10,0 mm. Les ressorts inoxydables sont
en matériau AFNOR Z12CN17.07 (EN 10270-3-
1.4310). Marges de tolérance pour les diamètres
du fil selon EN 10270.
Les ressorts sont enroulés vers la droite (dans le
sens des aiguilles d'une montre). La longueur
atteind respectivement
. Les ressorts
1000 mm
n'ont pas d'anneau.
Les ressorts de traction ne sont pas traités de
façon thermique ultérieurement, afin de permettre
un pliage correct des anneaux. Les ressorts
doivent être tempérés avant d'être mis en place
en tant que ressorts de traction.
Les ressorts de compression sans fin en
matériau AFNOR C1 (EN 10270-1 sorte DH ou
SH) doivent rester 30 minutes à une
température de 240°. Le matériau Z12CN17.07
(EN10270-3-1.4310) doit rester 30 minutes à
une température de 300° à 310°C.
Refroidissement à l'air.
La force maximale de charge indiquée est la
force maximale de charge qu'il est possible
d'atteindre avec le ressort. La raideur du ressort
"R1" indiquée est valable pour la garniture d'une
spire. Si le ressort a plusieurs spires utiles, le
calcul de la raideur du ressort s'effectue en
divisant "R1" par le nombre de spires utiles
(R = R1/n). La longueur d'extension maximale
est à calculer de la façon suivante: division de la
force de charge maximum autorisée moins la
précontrainte par la raideur du ressort
(sn = [Fn-Fo]/R).
Matériau
Fabrication
Traitement thermique ultérieur Charges
Fiches techniques
sur
