Ressorts de
compression sans fin
157

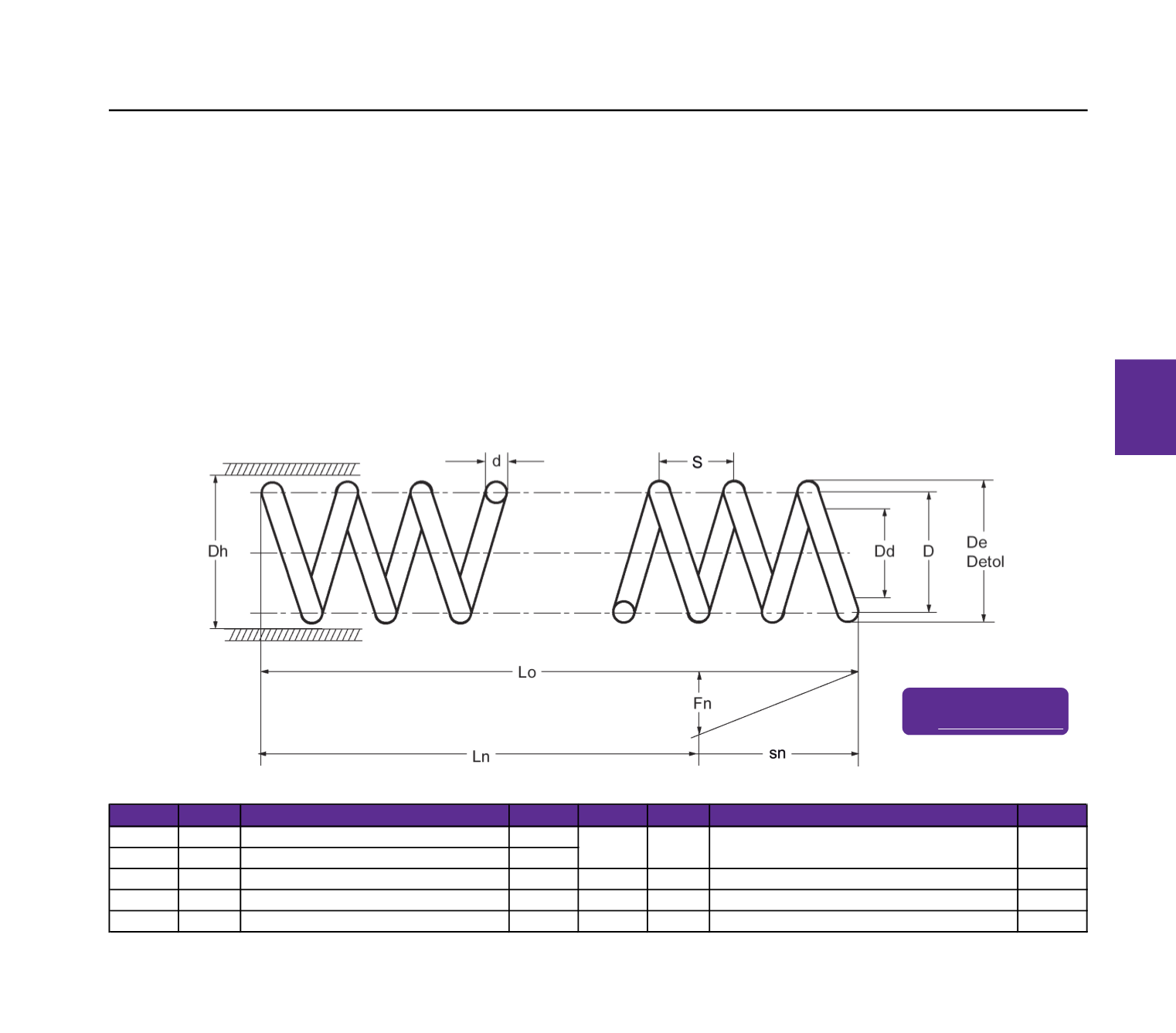

Ressorts de compression sans fin
formule unité
dénomination
demande formule unité
dénomination
demande
d
mm diamètre du fil
D
mm diamètre moyen d'enroulement
De
mm diamètre extérieur d'enroulement
R1
N/mm raideur lors de la garniture d'une spire
L0
mm longueur libre
s
mm pas, écart de milieu du fil à milieu du fil
Fn
N
charge maximale
n
nombre de spires utiles
flexion maximale du ressort hors de la garniture
d'une spire
sn1
mm
Fil d'acier à ressort étiré patenté selon AFNOR C1
(NFA 47-301-76 / EN 10270-1) sorte DH pour
diamètre de 0,1 à 1,9 mm, sorte SH pour diamètre
de 2,0 à 10,0 mm. Les ressorts inoxydables sont
en matériau AFNOR Z12CN17.07 (EN 10270-3-
1.4310). Marges de tolérance pour les diamètres
du fil selon EN 10270.
Les ressorts sont enroulés vers la droite (dans le
sens des aiguilles d'une montre). La longueur
atteint respectivement 1000 mm. Les spires
terminales sont rattachés.
Les ressorts de compression sans fin ne subissent
pas un traitement thermique ultérieur, ceci, afin de
faciliter le pliage et le rapprochement manuel des
spires. Afin d'obtenir un ressort à fonctionnement
optimal, nécessité d'un traitement thermique.
Les ressorts de compression sans fin en
matériau AFNOR C1 (EN 10270-1 sorte DH ou
SH) doivent rester 30 minutes à une
température de 280° à 310°C. Le matériau
Z12CN17.07 (EN10270-3-1.4310) doit rester 30
minutes à une température de 300° à 310°C.
Refroidissement à l'air.
La force maximale indiquée "Fn" est la charge à
atteindre avec le ressort de cette taille, indépen-
damment du nombre des spires. Les valeurs
indiquées pour la flexion "sn1" et pour la raideur
"R1"sont des valeurs théoriques pour un ressort
de cette taille avec une spire utile. Etant donné
que ces valeurs sont en relation linéaire pour le
ressort, il est possible d'en déduire les indications
pour d'autres ressorts ayant un nombre de spires
différent. Il faut diviser "R1" par le nombre de
spires utiles afin d'obtenir la raideur exacte du
ressort (R=R1/n). La flexion potentielle du ressort
peut être calculée après division de la charge
maximum par la raideur du ressort (sn=Fn/R).
Matériau
Fabrication
Traitement thermique ultérieur Charges
Fiches techniques
sur
